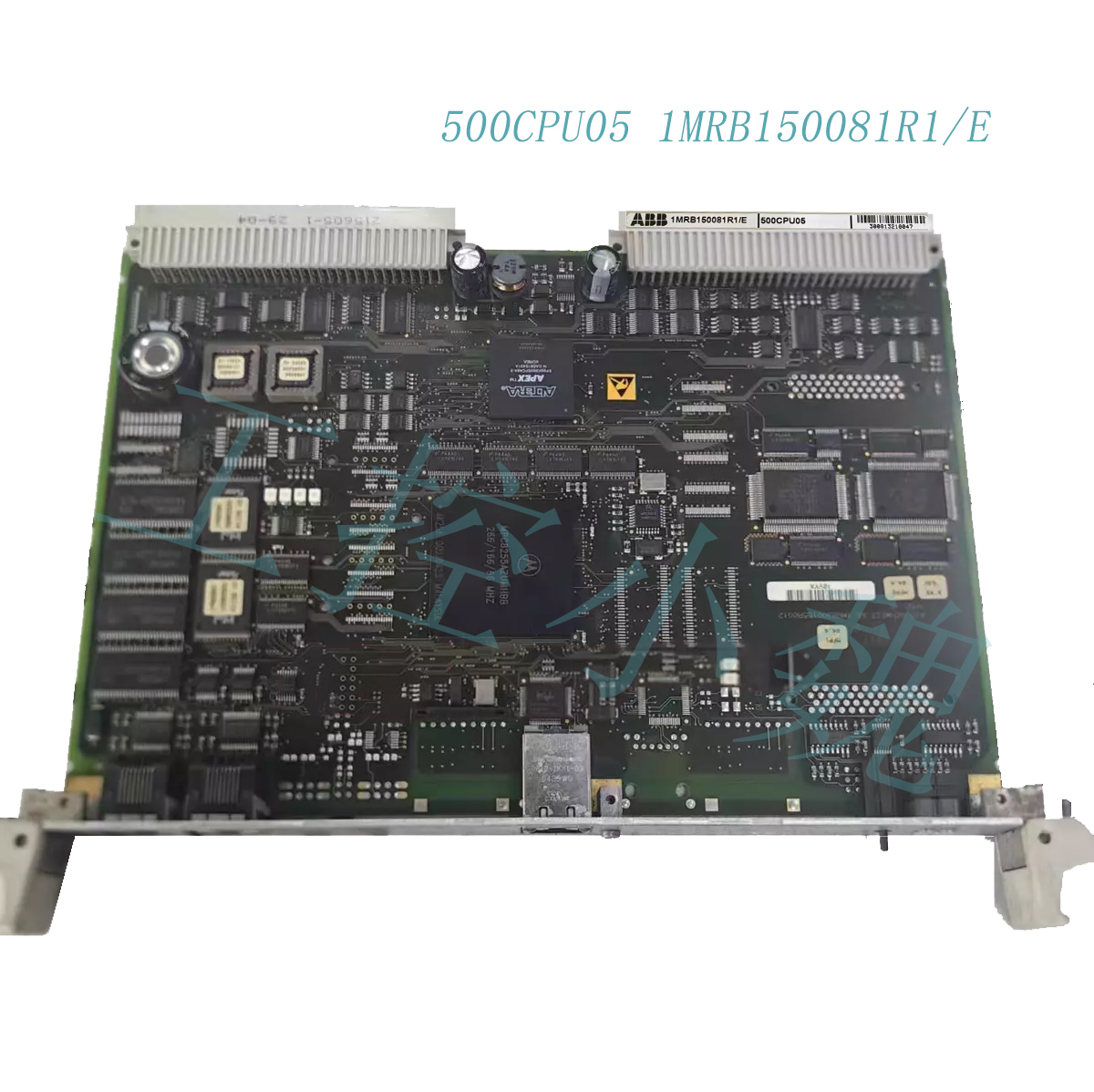

ABB控制器模块500CPU05 1MRB150081R1/E

描述

控制器模块是一种能够接收输入信号、处理这些信息,并据此产生控制输出信号以驱动或调节其他设备的电子模块。它主要负责改变主电路或控制电路的接线,按预定顺序改变电路中的电阻值,以控制启动、调速、制动和反转等动作。在复杂的系统中,控制器模块还负责协调各个部分的工作,确保整个系统的顺畅运行。

控制器模块的工作原理:

信号输入与采集:

过程:

控制器模块首先通过输入接口接收来自外部设备或传感器的信号。这些信号可以是模拟量或数字量,代表了设备或系统的各种状态或参数,如温度、压力、位置等。

重要性:

信号的准确输入是后续控制过程的基础,它确保了控制器能够获取到设备或系统的实时状态信息。

信号转换与处理:

过程:

接收到信号后,控制器模块会进行必要的信号转换和处理。对于模拟信号,可能需要进行模数转换(ADC)以将其转换为数字信号,便于后续的数字处理。处理过程可能包括滤波、放大、变换和编码等操作,以提高信号的准确性和稳定性。

重要性:

信号转换与处理是控制器模块对输入信号进行预处理的重要环节,它确保了信号能够以适合的形式被控制器进一步处理。

控制算法执行:

过程:

处理后的信号会被送入控制器的核心部分——处理器。处理器根据预设的控制算法对这些信号进行计算和分析。控制算法的目的是根据信号反馈,实现对设备或系统的精确控制。

重要性:

控制算法是控制器模块的核心,它决定了控制器如何根据输入信号调整输出信号,以实现对设备或系统的有效控制。

控制信号输出:

过程:

根据控制算法的计算结果,控制器模块会生成相应的控制信号。这些控制信号可能是电压、电流或数字信号等,通过输出接口发送给执行器。执行器可以是电动机、阀门、液压缸等,它们会根据接收到的控制信号进行相应的动作。

重要性:

控制信号的输出是控制器模块实现控制目标的最终步骤,它确保了设备或系统能够按照预定的方式运行。

监控与反馈:

过程:

在整个控制过程中,控制器模块还会对设备或系统的状态进行实时监控,并根据需要提供反馈信号。这有助于及时发现和处理可能出现的异常或故障。

重要性:

监控与反馈是控制器模块确保控制过程稳定性和安全性的重要手段,它使得控制器能够及时调整控制策略,以应对可能出现的各种情况。

特殊类型的控制器模块(如PLC)的工作原理:

内部处理:

主要检查硬件状态、复位监视定时器等,确保PLC内部各部件的正常运行。

通信操作:

负责与其他智能模块或编程器进行通信,实现数据的交换和共享。

程序执行:

按照预设的程序逻辑进行扫描和执行,完成控制任务。



控制器模块的结构优势:

提高系统的可重用性和可扩展性:

模块化设计允许将控制器划分为多个独立的功能模块,这些模块可以独立开发、测试和维护,从而提高了系统的可重用性。当需要添加新功能或扩展系统时,只需对相应的模块进行修改或添加新模块,而无需对整个系统进行重新设计。
例如,在工业机器人控制中,逻辑过程控制(软PLC)与机器人控制(RC)的分离使得机器人控制器的软件模块划分更清楚,两个软件可以独立进行开发,这为软件的扩展奠定了较好基础。(来源:degree_Y2921560)

降低开发难度和成本:

模块化设计使得每个模块都可以独立进行开发和测试,降低了开发难度。同时,由于模块之间的独立性,开发者可以专注于特定模块的功能实现,提高了开发效率。
在开发过程中,可以复用已有的成熟模块,减少了重复劳动和成本。

提高系统的稳定性和可靠性:

模块化设计使得系统更加灵活,当某个模块出现故障时,可以迅速定位并替换故障模块,而不会影响其他模块的正常运行,从而提高了系统的稳定性和可靠性。
例如, 控制器模块采用高品质的材料和制造工艺,经过严格的质量控制和测试,具有高可靠性和稳定性,能够保证长时间连续运行。

支持定制化和个性化需求:

模块化设计允许用户根据实际需求进行定制和扩展,通过组合不同的模块来满足特定的应用需求。这为用户提供了更多的选择空间,并满足了不同用户的个性化需求。

分层结构设计的优势:

提高系统的清晰度和可维护性:

分层结构设计将系统划分为不同的层次,每个层次都有其特定的功能和职责。这种设计方式使得系统的结构更加清晰,便于理解和维护。

降低系统间的耦合度:

分层结构设计使得不同层次之间的依赖关系降低,降低了系统间的耦合度。这有助于提高系统的灵活性和可扩展性,使得系统更加容易适应变化。

支持并行开发和测试:

分层结构设计允许不同层次的开发者并行开发和测试各自的模块,提高了开发效率。同时,由于层次之间的独立性,不同层次的测试也可以并行进行,缩短了测试周期。

综上所述,

控制器模块通过接收、处理信号,执行控制算法,并输出控制信号,实现对设备或系统的精确控制。同时,它还具备监控和反馈功能,确保整个控制过程的稳定性和安全性。对于PLC等特殊类型的控制器模块,其工作原理还涉及内部处理、通信操作和程序执行等阶段。
