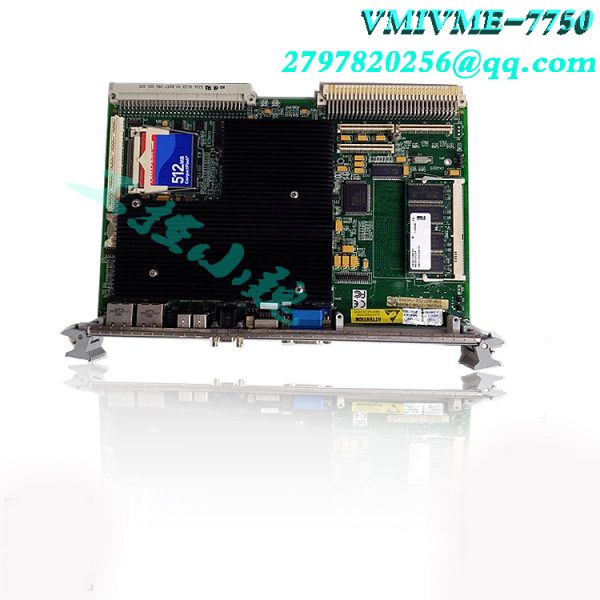

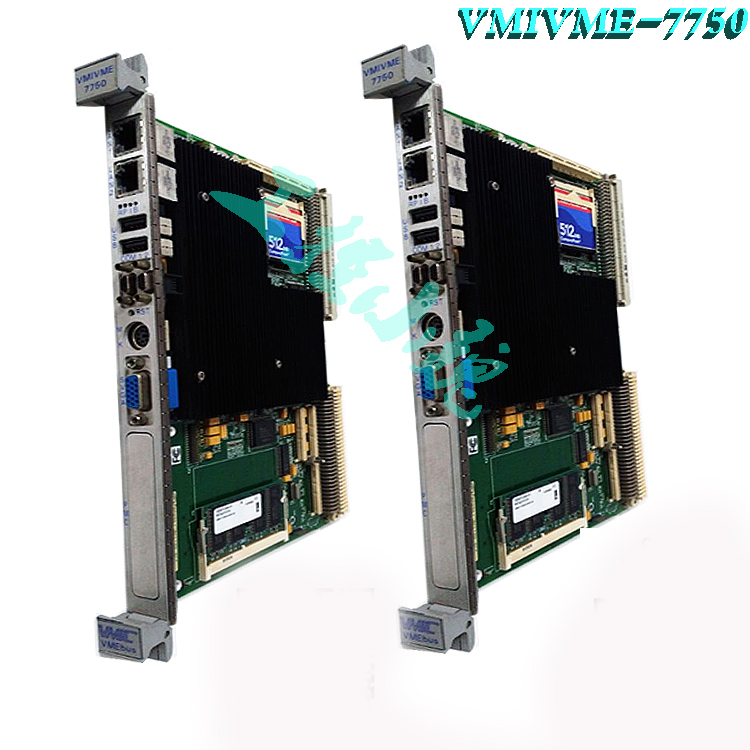

GE 控制器VMIVME-7750 350-027750-834 D

$4,156.00

分类:

描述

以太网控制器——VMIVME-7750支持带有两个Intel以太网控制器的以太网局域网(一个82559,另一个在英特尔芯片组ICH2内部)。通过两个RJ45支持10BaseT和100BaseTX选项连接器。支持远程LAN引导。远程以太网引导– VMIVME-7750利用Lanworks Technologies,股份有限公司的 BootWare。BootWare提供了远程使用NetWare、TCP/IP或RPL启动VMIVME-7750网络协议。

BootWare功能:•NetWare、TCP/IP、RPL网络协议支持 •无与伦比的启动扇区病毒防护 •详细的引导配置屏幕 •全面的诊断 •可选禁用本地引导 •双启动选项允许用户选择网络或本地启动串行端口——两个16550兼容的串行端口是VMIVME-7750前面板上的特色。The serial 通道有一个16字节的FIFO,支持高达 150万波特。需要两个micro-DB-9到标准DB-9 适配器,VMIC P/N 360-010050-001。键盘和鼠标端口 VMIVME-7750具有PS/2键盘和鼠标组合连接器。包括一根Y形适配器电缆。



闪存–VMIVME-7750提供通过辅助IDE端口。VMIVME-7750 BIOS包括允许板从闪存启动的选项。 TIMERS–VMIVME-7750为用户提供两个16位定时器和两个32位定时器(除了系统计时器)。这些定时器映射在I/O空间中完全软件可编程。看门狗计时器——VMIVME-7750提供软件可编程看门狗定时器。看门狗定时器在软件控制下启用。曾经的看门狗计时器已启用,车载软件必须访问计时器在指定的定时器周期内,或者将发生超时。a. 用户跳线允许超时导致重置。独立的对于跳线,软件可以启用看门狗超时导致不可滑动中断(NMI)或VME总线 SYSFAIL。

非挥发性SRAM——VMIVME-7750提供32K字节的非易失性SRAM。的内容当+5V电源中断或已从单元中删除。 PMC扩建现场——VMIVME-7750 支持IEEE P1386通用夹层卡规范带有5V PCI夹层卡扩展站点。PMC现场提供VMEbus前面板的标准I/O。一 VMEbus P2连接的可选I/O连接可以假如有关PMC的更多信息,请联系VMIC模块和兼容性。



通用串行总线(USB)VMIVME-7750提供前面板双连接集线器 USB的主机控制器。支持的USB功能包括:同步数据传输、异步消息传递、自我识别和配置外围设备和动态(热)连接。 VME总线接口——VMIVME-7750 VMEbus接口基于Universe IIB 高性能PCI到VME接口新桥/苔原。系统控制器——车载VMEbus 系统控制器功能允许板作为插槽1控制器,或者当另一块板作为系统控制器。系统控制器可以是被编程为提供以下仲裁模式: Round Robin(RRS)单层(SGL)优先级(PRI)系统控制器提供SYSCLK驱动器,IACK*菊花链驱动程序和VMEbus访问超时计时器。系统控制器还提供仲裁

如果在之后的指定时间内没有看到BBSY,则超时则发出BGOUT信号。此周期可编程用于 16或256µs。 VMEbus REQUESTER——微处理器可以使用任何VMEbus对总线进行请求和增益控制请求行(BR3*至BR0)。(http://www.wkfacai.com/)

这个请求者可以被编程为在以下模式:请求发布(ROR)完成后释放(RWD) VMEbus捕获和保持(BCAP)MAILBOXES——VMEbus接口提供四个 32位邮箱,可从微处理器和VME总线提供的处理器间表达邮箱可以中断当VMEbus访问微处理器时。 INTERRUPT HANDLER——中断处理程序监视器,并且可以编程为响应任何或所有 VMEbus IRQ*行。所有正常过程VMEbus相关中断可以映射到PCI INTA#或SERR# 中断。其中包括:邮箱中断 VMEbus中断 VME总线中断器IACK周期(确认 VMIVME-7750 VME总线发出中断)所有错误处理VMEbus相关中断都可以映射到PCI INTA#或SERR#。注:PCI SERR# 启动SBC NMI。其中包括:



ACFAIL中断 BERR中断 SYSFAIL中断中断处理程序具有相应的STATUS/ID 寄存器用于每个IRQ中断。一旦处理程序收到 IRQ,它请求VMEbus,一旦获得批准,它执行该级别的IACK循环。一旦IACK循环完成,STATUS/ID存储在相应的ID寄存器,一个适当的中断状态位设置在内部状态寄存器中,PCI中断生成。PCI中断可以映射到PCI INTA# 或SERR#

INTERRUPTER–中断可以在七个VME总线中断中的任何一个或全部的软件控制线路(IRQ7*至IRQ1*)。关联一个公共ID寄存器所有中断线路。在中断确认期间循环时,中断程序将ID发送给中断处理程序。
