GE控制器主板 VME-7807RC-424001/350-93007807-424001

分类:

描述

高性能,符合VITA 31.1。 VME-7807RC是一种高度灵活的单板集成英特尔奔腾M的计算机处理器,具有高达1.5 GB的DDR SDRAM和双千兆以太网,带PCI-X,66 MHz PMC 扩展槽。工作频率高达1.8 GHz SBC提供高带宽和高处理电源,非常适合I/O密集型应用。利用Intel新的高度集成的6300ESB I/O 控制器集线器,VME-7807RC提供四个串行端口、四个USB 2.0端口、串行ATA、IDE等至2 GB的可选CompactFlash。本SBC 利用Intel 855GME提供SVGA DVI-I图形支持。规格加工机 •英特尔奔腾M@1.1 GHz、1.4 GHz或1.8 GHz •良好的热特性 •2 Mbyte L2缓存(1.4 GHz和1.8 GHz选项),以及 1兆字节(1.1 GHz选项) •400 MHz系统和内存总线 SDRAM •最大内存配置为1.5 GB 具有可选ECC支持的DDR SDRAM Compact Flash •可通过访问高达2 GB的CompactFlash 辅助IDE端口 •CompactFlash可以配置为引导设备通过BIOS引导设备设置 BIOS •V7807RC系统BIOS和视频BIOS 在可编程闪存中提供以太网 •使用Intel的双千兆以太网接口 82546EB,一个端口连接到前面板第二个路由到P2 •两个千兆以太网都可以路由到可选支持VITA 31.1的P0连接器 •前面板上的一个10/100 Mbit以太网端口,使用 Intel 82551ER USB端口 •四个USB端口,两个连接到前面板 2到P2 •支持的USB功能包括 -等时数据传输 -异步消息 -外围设备的自我识别和配置 -动态(热)附件V7807RC英特尔®奔腾®M VITA 31.1 VMEbus单板计算机 VMEbus背板接口 •Tundra Universe II支持VME64模式: A32/A24/D32/D08(EO)/MBLT64/BLT32 串行端口 •四个16550兼容串行端口 -前面板上的一个RJ45 -三到P2 •端口具有独立的16字节FIFO功能,支持波特率高达115 Kbaud •所有端口都可配置用于RS232/422 PMC扩展插槽 •一个5V PMC扩展站点(IEEE 1386.1)可编程定时器 •两个16位定时器和两个32位定时器 •映射到PCI内存空间 •完全软件可编程,可以生成PCI总线中断看门狗计时器 •可编程间隔 •中断和板复位触发器尺寸 •6U(4HP)单槽欧洲卡外形系数 •高度9.2英寸(233.4毫米) •深度6.3英寸(160毫米) •厚度0.8英寸(20.3毫米)(https://www.weikunfadacai1.com/)

VMIVME-7807RC


VMIVME-7807/VME-7807RC符合6U的VME物理规范

板VMIVME-7807/VME-7807RC可用于系统控制或作为外围板。它们可以直接插入任何接受任何一种类型的板。以下步骤描述了推荐的GE Fanuc嵌入式系统 VMIVME-7807/VME-7807RC的安装和通电方法:

1.如果要使用PMC模块,请将其连接到VMIVME-7807/VME-7807RC在板安装之前

2.将VMIVME-7807/VME-7807RC插入VME机箱系统控制器或外围插槽。同时确保板正确对齐和定向在支撑板导轨中,将板顺滑向前配合连接器。使用弹出器手柄牢牢固定板。

3.所有需要的外围设备都可以从前面板或后I/O访问VMIACC-0586/ACC-0586RC或VMIACC-0590/ACC-0590RC后过渡模块(RTM)。每个连接器都清楚地标记在前面板上详细的引脚在附录A中。

4.如果以前没有连接过系统,请连接键盘和鼠标已配置。

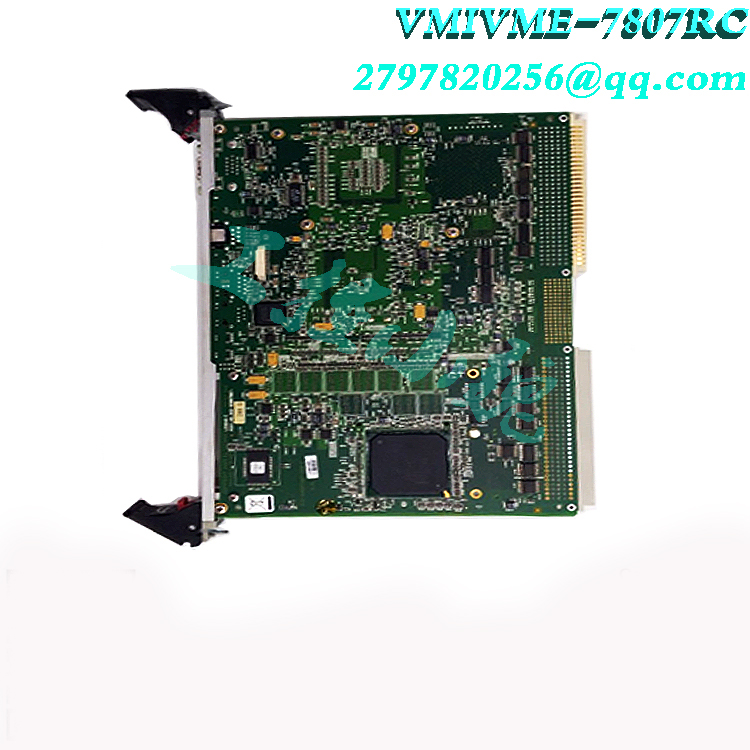

VMIVME-7807RC(2)


5.VMIVME-7807/VME-7807RC具有可选的CompactFlash磁盘董事会成员。有关设置详细信息,请参阅第3章

6.如果安装了外部驱动器模块,则必须使用BIOS设置程序配置驱动器类型。请参阅附录B以正确配置系统。

7.如果存在驱动器模块,请根据制造商说明书。(https://www.weikunfadacai1.com/)

BIOS设置VMIVME-7807/VME-7807RC具有板载BIOS设置程序,用于控制许多配置选项。这些选项保存在一个特殊的非易失性,电池支持的存储芯片,统称为板上的CMOS 配置”。CMOS配置控制与从施加功率的那一刻起硬件的行为。 VMIVME-7807/VME-7807RC BIOS设置程序的详细信息包含在附录B。

VMIVME-7807/VME-7807RC为PMC扩展提供前面板通道站点,一个可选的千兆以太网端口,一个10/100 RJ45连接器,一个串行端口,SVGA、键盘/鼠标、手动复位开关和状态指示灯。的图纸VMIVME-7807/VME-7807RC前面板如图1-5所示。前面面板连接器和指示器的标签如下:

VMIVME-7807/VME-7807RC为以下内容提供后端I/O支持:数字视频、串行ATA、COM2、3和4、IDE驱动器和两个USB端口。这些信号是通过使用RTM如VMIACC-0586/ACC-0586RC和 VMIACC-0590/ACC-0590RC,端接至行业标准连接器。用于 VMIVME-7807/VME-7807RC的定义见附录A。后面板连接在相应的RTM安装指南中定义。联系销售以获取兼容RTM 由GE Fanuc嵌入式系统提供。

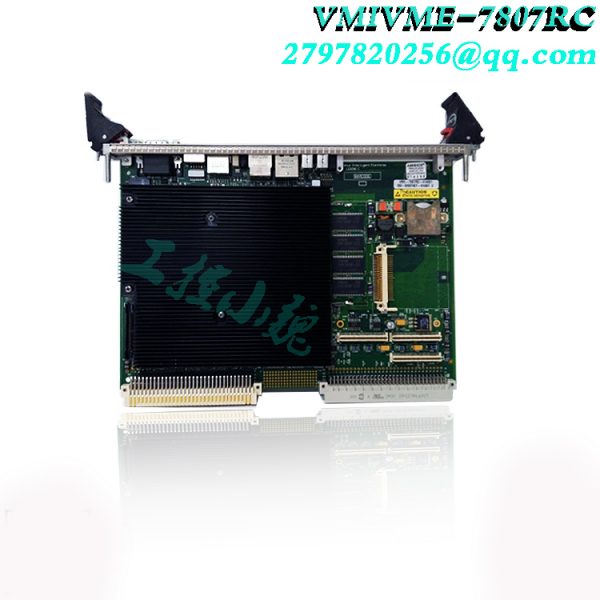

VMIVME-7807RC(1)


VMIVME-7807/VME-7807RC是基于奔腾M处理器的单板与现代工业标准桌面系统兼容的计算机。这个 VMIVME-7807/VME-7807RC因此保留了行业标准的内存和I/O 映射以及标准中断体系结构。集成外围设备本节中描述的(例如串行端口、USB端口、IDE驱动器、软盘驱动器、,视频控制器和以太网控制器)都与类似配置的桌面系统,确保与现代操作系统的兼容性系统。以下部分介绍了 VMIVME-7807/VME-7807RC。

VMIVME-7807/VME-7807RC CPU出厂时使用Pentium M 处理器。CPU速度和内存/CompactFlash大小由用户指定为 VMIVME-7807/VME-7807RC订购信息的一部分。VMIVME-7807/VME-7807RC提供DDR同步DRAM(SDRAM)作为板载系统存储器。内存可以以字节、单词或长单词的形式访问。 VMIVME-7807/VME-7807RC接受一个200引脚DDR SDRAM SODIMM 512MB板载内存中的可选焊料,最大容量为 1.5GB。板载DRAM可通过PCI到PCI桥访问VME 并且可由本地处理器寻址。

VMIVME-7807/VME-7807RC包含SMSC超级I/O(SIO)芯片。这个 SIO为VMIVME-7807/VME-7807RC提供两个16550 UART兼容串行端口、键盘和鼠标端口。键盘和鼠标接口可用通过使用标准PS/2型连接器的前面板。COM1通过前面板。COM2路由到VME P2连接器。 COM端口3和4也由6300ESB I/O控制器集线器提供路由到VME P2连接器。并行IDE接口由Intel 6300ESB I/O控制器集线器提供。这个 IDE接口支持两个通道:主通道和辅助通道。次要通道板载路由至可选的CompactFlash插座。主通道已路由从VME P2背板连接器到RTM,RTM终止于标准 40针插头。此通道可以支持主驱动器和从驱动器。IDE接口在VMIVME-7807/VME-7807RC上,支持Ultra ATA/33、Ultra ATA/66和Ultra ATA/100驱动器,并根据使用的驱动器类型。为了在Ultra ATA/100模式下正常工作必须使用特殊的80导体电缆,而不是标准的40导体电缆。此电缆通常可从Ultra ATA/100驱动器制造商处获得。串行ATA驱动器接口也由6300ESB I/O控制器集线器提供。这个串行ATA端口可以单独使用,也可以与并行IDE结合使用界面

  以太网控制器

网络功能由Intel 82546EB为VMIVME-7807或 Intel 82546GB用于VME-7807RC以太网控制器,用于千兆以太网和 Intel 82551 10/100 Mbit以太网。这些以太网控制器基于PCI总线是软件可配置的。VMIVME-7807/VME-7807RC支持10BaseT, 100BaseTX和1000BaseT以太网。 10BaseT 基于10BaseT标准的网络使用非屏蔽双绞线,通过允许使用现有的电话线路和连接器。RJ45连接器与10BaseT一起使用标准10BaseT的最大长度为100米。 100BaseTX VMIVME-7807/VME-7807RC还支持100BaseTX以太网。网络基于100BaseTX标准,使用非屏蔽双绞线和RJ45 连接器。100BaseTX的最大长度为100米。1000BaseT VMIVME-7807/VME-7807RC支持使用Intel 82546EB用于VMIVME-7807或Intel 82546GB用于VME-7807RC双以太网控制器。接口使用具有四对导体的屏蔽电缆,以及前面板上的RJ45连接器或路由到VME P2连接器。千兆以太网是也可与可选的VITA 31.1一起从可选P0连接器

数字视频接口(DVI)

VMIVME-7807/VME-7807RC具有一个数字视觉接口,可提供用于显示技术的视觉数据类型的高速数字连接独立的DVI是为应对数字平板显示器。在大多数情况下,这些显示器当前连接到模拟视频图形阵列(VGA)接口,因此需要双转变必须将来自计算机的数字信号转换为模拟VGA接口,然后转换回数字信号,由平板显示器。这种固有的低效过程会影响性能和视频质量并增加成本。相反,当平板显示器连接到数字接口,无需数模转换。 DVI使用Silicon Image的PanelLink,这是一种使用Transition的高速串行接口最小化差分信号(TMDS),用于向监视器发送数据。DFP和 VESA即插即用接口也使用PanelLink。因此,DVI可以工作通过使用适配器电缆(取决于信号适配器的质量。)DVI还支持VESA显示器数据通道(DDC)和扩展显示器标识数据(EDID)规范。DDC是一个标准的通信信道显示适配器和显示器之间。EDID是一种标准数据格式,包含监视器信息,如供应商信息、监视器定时、最大图像尺寸和颜色特征。EDID信息存储在显示器中通过DDC进行通信。EDID和DDC启用系统、显示和用于通信的图形适配器,以便系统可以配置为支持显示器中可用的特定功能 DVI连接器有24个引脚,最多可容纳两个TMDS链路和 VESA DDC和EDID服务。DVI规范定义了两种类型的连接器(见图1): •DVI Digital(DVI-D)仅支持数字显示器(用于 VMIVME-7807/VME-7807RC) •DVI集成(DVI-I)支持数字显示器,并向后兼容带模拟显示器(不支持) VMIVME-7807/VME-7807RC使用带有单个TMDS链路的DVI-I连接器。 DVI-I接口可容纳12或24针DVI插头连接器或新型模拟插头连接器,使用四个额外的引脚,加上一个接地平面插头保持模拟RGB信号的恒定阻抗。
