GE处理器VMIVME-7658 VMIVME-7658-330 350-007658-330 E

$3,524.00

描述

基于双插槽、双奔腾®III处理器的VMEbus控制器——基于带133 MHz系统总线的ServerWorks LE芯片组  •嵌入式应用程序的特殊功能  –辅助IDE上最多1 GB可启动闪存(可选)   –软件可选择的带复位功能的看门狗定时器  –两个可编程16位定时器和两个可程序32位定时器–远程以太网引导–支持VMEbus P2连接到HD/软盘驱动器–64位、66 MHz PMC夹层扩展站点(IEEE-P1386通用  夹层卡标准,3.3 V) –支持的VME64模式:A32/A24/D32/D16/D08(EO)/MBLT64/BLT32   –VMEbus中断处理程序、中断器和系统控制器–包括用于little-endian和的实时endian转换硬件big-endian数据接口(专利号6032212) –增强的总线错误处理  被动式散热器  •标准功能包括  –双奔腾III处理器(最高1.26 GHz),具有高级传输功能  高速缓存  –最多2 GB PC133注册的带ECC的SDRAM –64位PCI SVGA控制器,带4 MB内部/SDRAM–133 MHz系统总线 –两个支持10BaseT和100BaseTX的快速以太网控制器接口–Ultra DMA/66硬盘驱动器和软盘驱动器控制器(使用VMEbus P2 连接到IDE/软盘)   –PCI-X Ultra320 SCSI接口–两个高性能16550兼容串行端口–支持ECP/EPP模式的增强型并行端口–前面板上的共享PS/2风格键盘和鼠标端口–包括实时时钟和微型扬声器–两个前面板通用串行总线(USB)连接  •可提供操作系统支持:(http://www.wkfacai.com/)



微处理器——VMIVME-7658带来双英特尔®奔腾III处理器到VMEbus。的奔腾III处理器具有32位寻址和64位数据总线。它的超标量体系结构允许三条指令以在每个时钟周期执行。一个动态分支预测单元,独立的指令和数据缓存,MMX™ 技术和流式SIMD扩展,新增70个指令还增加了奔腾III处理器的性能。奔腾III处理器具有先进的传输高速缓存(ATC)。ATC是集成在上的二级缓存与处理器核心相同的芯片。在1.26 GHz时,ATC为 512 KB。

DRAM存储器——VMIVME-7658接受两个PC133注册的带有ECC的SDRAM模块最大内存容量为2 GB。DRAM是双重的移植到VMEbus。 BIOS——系统BIOS、视频BIOS、LAN引导BIOS,和SCSI BIOS以可编程闪存形式提供记忆。(http://www.wkfacai.com/)

超级VGA控制器——高分辨率上支持图形和多媒体质量的视频 VMIVME-7658通过PCI图形适配器。适配器是由4 MB同步内部DRAM补充,带有高带宽64位数据接口。视频分辨率图形适配器支持的内容如下所示表。



Ultra320 SCSI控制器–Ultra320 SCSI通过外部阴68引脚提供连接前面板上的高密度连接器。的 VMIVME-7658利用LSI53C1020 PCI-X Ultra320 支持LVD和单端SCSI的SCSI控制器操作并直接连接到64位、133 MHz PCI-X总线,并向后兼容32-/64位,66 或33MHz PCI总线。VMIVME-7658包括一个易于使用的配置实用程序,允许查看以及更改SCSI的默认配置设置设备。独立SCSI控制器支持广泛上的Ultra320 SCSI同步传输速率高达320 MB/s 低压差分(LVD)SCSI总线。SCSI 控制器支持快速SCSI、UltraSCSI、Ultra2 SCSI和 Ultra160 SCSI。SCSI控制器具有Cyclic功能冗余校验(CRC),它超过了大多数方法在高速数据传输期间检测错误。CRC是经验证的国际标准,用于检查所有传输的数据并且显著地增加了数据可靠性。SCSI控制器支持RAID级别1集成镜像(IM)。的集成镜像功能为系统引导卷以保护关键信息,例如服务器上的操作系统和高性能工作站。此新的集成镜像功能提供为客户提供强健、高性能、容错的解决方案比专用RAID控制器便宜

IM功能提供同时的物理

两个磁盘驱动器的镜像,以确保容错,高可用性数据。如果磁盘驱动器出现故障,热插拔功能允许通过简单地交换驱动器来轻松地恢复系统。然后,系统会自动重新镜像交换驱动器。此外,热备盘功能允许中自动更换故障驱动器的第三个驱动器体积,这使系统更加容错。以太网控制器——VMIVME-7658 支持带有两个Intel 82559ER PCI的以太网局域网以太网控制器。10BaseT和100BaseTX选项通过两个RJ-45连接器支持。远程以太网引导– VMIVME-7658利用引导ROM BIOS为您提供能够使用远程启动VMIVME-7658 NetWare、TCP/IP或RPL网络协议。引导ROM BIOS功能:•NetWare、TCP/IP、RPL网络协议支持 •无与伦比的引导扇区病毒防护 •详细的引导配置屏幕 •全面的诊断 •可选禁用本地引导 •双启动选项允许用户选择网络或本地启动通用串行总线(USB) VMIVME-7658提供两个前面板单连接 USB的集线器主机控制器。支持的USB功能包括:同步数据传输、异步消息传递、,外围设备的自我识别和配置,以及动态(热)附件。串行端口——两个16550兼容的串行端口是VMIVME-7658前面板上的特色部件。每个序列通道有一个独立的16字节FIFO以支持波特速率高达56kHz。需要VMIACC-0045或个人连接器



增强的并行端口–VMIVME-7658提供了一个与Centronics兼容的、完全符合所有IEEE-1284标准的双向并行端口(兼容性、Nibble、EPP和ECP)。并行端口包含一个16字节的FIFO,可在 ECP模式。需要VMIACC-0045或单独的连接器适配器。键盘和鼠标端口—— VMIVME-7658具有PS/2键盘和鼠标组合用于外围设备的连接器。提供了适配器电缆。闪存–VMIVME-7658提供最多1 GB的闪存,可通过辅助 IDE端口。VMIVME-7658 BIOS包括一个选项,用于允许板从闪存启动。可编程定时器——VMIVME-7658 为用户提供两个16位定时器和两个32位定时器它们是可独立编程的。这些计时器是映射在PCI内存空间中,并且能够生成PCI中断。看门狗定时器——VMIVME-7658提供软件可编程的看门狗定时器。看门狗定时器在软件控制下启用。曾经的看门狗计时器已启用,软件必须访问中的计时器指定的计时器周期,否则将发生超时。软件可以还启用Watchdog超时以导致不可询问中断(NMI)或VMEbus SYSFAIL。复位开关和报警器——一个小前面板上的按钮开关将重置 VMIVME-7658。如果系统控制器已启用,则 SYSRESET*也将在VME总线上生成。七 LED在前面板上可见:电源、VMEbus的状态 SYSFAIL、IDE活动、LAN活动和LAN模式(10或100 MHz模式)。上还包括一个小型扬声器 VMIVME-7658提供PC/AT声音输出。

PMC扩建现场——VMIVME-7658 支持IEEE P1386通用夹层卡规范具有3.3 V、64位、66 MHz功能的PCI夹层卡扩建场地。此扩展功能允许第三方与VMIVME-7658一起使用的设备。有关更多信息,请联系VMIC 第三方PMC模块和兼容性。 VME总线接口——VMIVME-7658 VMEbus接口基于Universe IIB 高性能PCI到VMEbus接口新桥/苔原。系统控制器——VMEbus系统控制器功能允许板作为插槽1运行控制器,或者它可能在另一个板动作时被禁用作为系统控制器。系统控制器可以是被编程为提供以下仲裁模式:循环调度(RRS)单层(SGL)优先级(PRI)系统控制器提供SYSCLK驱动器,IACK*菊花链驱动程序和VMEbus访问超时计时器。系统控制器还提供仲裁超时,如果在指定的时间段内没有看到BBSY* 发出BGOUT*信号。此周期可编程用于 16或256µs。 VMEbus REQUESTER——微处理器可以使用任何VME总线的总线请求和增益控制请求行(BR3*到BR0*)。的请求者可以被编程为在任何以下模式:请求放行(ROR)完成放行(RWD) VMEbus捕获和保持(BCAP)
型号推荐:

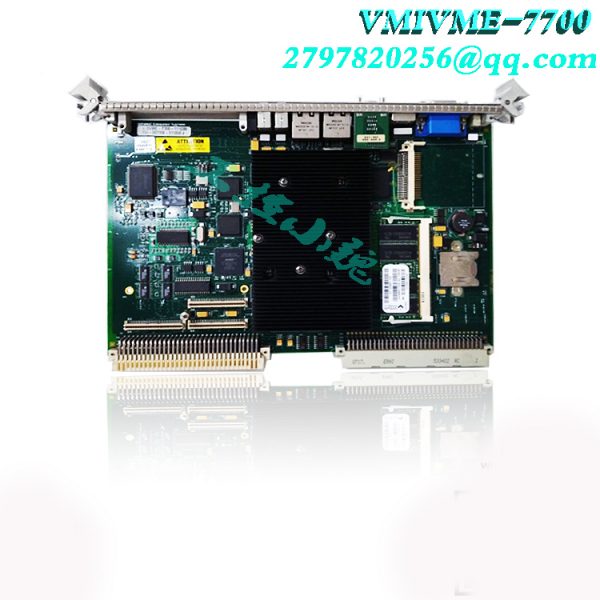

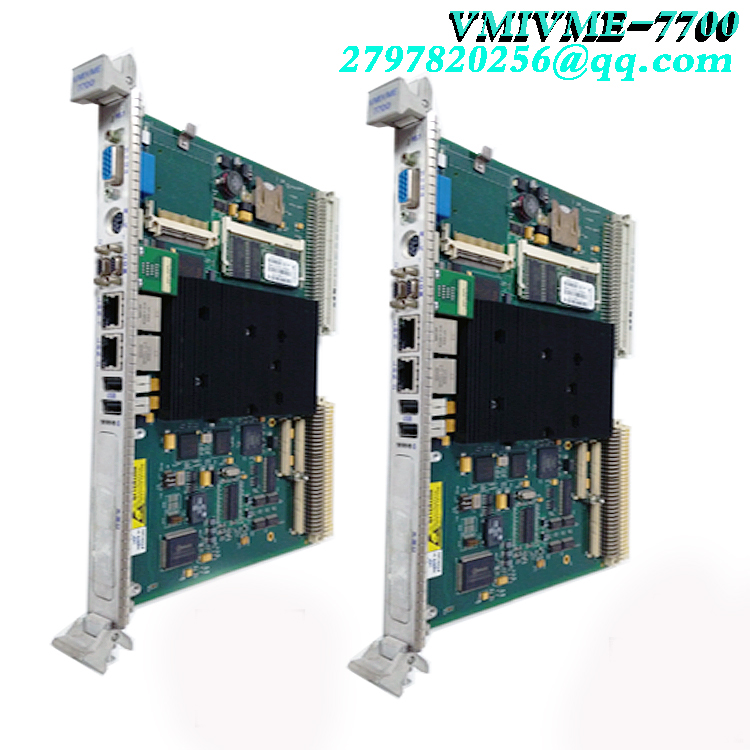

GE控制器模块VMIVME-7700-350-007700-111000 H
