GE变电站控制器WESTERM D20 M++

描述

  Multilin™ D20/D200

  变电站控制器

简单到高级变电站自动化控制 Multilin D20/D200变电站控制器提供了业界领先的嵌入式设计高价值变电站自动化应用,可节省成本,提高可靠性,以及提高了变电站的运行效率。支持多种功能通信协议和应用程序的集成,使D20能够与广泛的系统进行互操作智能电子从设备和主设备。D20可以执行简单到复杂的本地逻辑,汇编和处理数据[收集和转换],并向主站上游报告。D20 分布式、可扩展的I/O体系结构和关键任务自动化控制应用增强为什么D20控制器在世界各地的40000多个安装中使用。主要优点



在任务关键型变电站加固包中,D20/D200提供: •通过维护分布式采集架构实现变电站客户端和服务器功能以及控制变电站设备上的数据,同时通过串行RS-232向主站发送数据, RS-485、光纤或以太网接口,用于点对点、多点和远程连接。 •支持广泛的SCADA主机协议、IED协议、通信选项、输入/输出(I/O)外围模块以及操作和维护公用事业变电站自动化应用。有关更多详细信息,请参阅硬件手册和本文档的附录部分(http://www.wkfacai.com/)

  应用程序

数据集中器、协议转换器或本地自动化平台等功能实现流行的配电自动化应用,如电容器组控制、停电预防程序、馈线资源优化和控制联锁抑制和分组。数据集中器、协议转换器或本地自动化平台等功能实现流行的配电自动化应用,如电容器组控制、停电预防程序、馈线资源优化和控制联锁抑制和分组,数据集中器自动整合从智能电气设备(IED)收集的信息,例如继电器和仪表,并与SCADA、EMS、DMS和Data Historian系统通信 •协议转换器在设备之间转换不同的数据消息格式以支持互操作性 •本地自动化平台实现流行的配电自动化应用,如电容器组控制、停电预防程序、馈线资源优化和控制联锁、抑制和分组

变电站控制器连接D20/D200可以支持广泛的变电站自动化通信协议和增强型SCADA应用。清单见附录B 客户端和服务器设备支持的协议。以下概述了配备的一些不同的数据翻译应用程序在D20/D200中。多语言D20/D200数据翻译应用程序用户可编程逻辑: •LogicLinx™ 模块:符合IEC61131-3的PLC型逻辑支持5种编程语言 •计算器模块:用于执行数学和逻辑的软逻辑实用程序操作

  发电、输电和馈电间隔自动化

应用程序:•自动电压控制模块:基于用户定义的目标和设置 •本地/远程数据转换模块:主本地/远程开关控制分布式设备的本地/远程状态 •辅助主跳闸/闭合模块:允许使用单个继电器(带外部终端)作为主跳闸/闭合继电器 •设置点调整模块:根据控制请求调整设置点持续时间或模拟输入值 •点击位置指示模块:将状态点转换为缩放反映变压器抽头位置的模拟输入值

配电自动化应用:•自动重合闸:自动重合闸跳闸的断路器瞬时故障 •自动恢复:专利负载转移方案隔离故障和尽可能恢复非故障部分的电源 •配电电容器控制算法:在通过更有效地利用现有电容器组实现峰值周期 •故障定位:定位和隔离故障以减少客户停机时间 •负载和死母线传输:监控变电站网络和根据需要将过载变压器的负载转移到其他变电站 •减载/限载:过载时智能减载条件



  数据记录/存储应用程序:

•SOE本地记录器:将数字和模拟SOE记录到外部打印机、PC 或CSV文件 •累加器冻结:协调累加器组的冻结 •事件存储:存储的当前值、状态和时间标签的历史记录最多7天的模拟和累加器 •历史模拟:存储最多8个模拟输入的平均历史值通信服务应用程序: •通信看门狗:监测和报告通信 •变电站维护:在变电站维护 •虚拟终端:指导对连接设备的远程访问 •线路开关:监控主通信信道和辅助通信信道在第三信道上重新传输 •局域网服务:TFTP、SPT服务器/客户端、时间服务器/客户端 •COM统计信息:记录详细的通信通过/失败统计信息 •IRIG B来源:使用IRIG-B对连接的设备进行时间同步 •SNTP客户端:通过以太网局域网进行时间同步

  数据缩减和汇总应用:

•模拟参考:监控模拟输入硬件的好坏参考值 •数据更改检测:每当配置的组更改 •警报优先级:设计用于管理3级警报的警报过滤器 GE DART杆顶/极板安装配电RTU报告 •模拟平均值:定期平均模拟值 •常规警报:将警报分组在一起以创建摘要警报 •小时顶部(TOH)模拟平均值:定期平均模拟值相对于小时顶部的间隔 •冗余I/O:如果主源为备份源,则从备份源提供数据处于脱机状态

数据转换应用程序:•数字模拟值转换:将数字输入组转换为模拟使用二进制、BCD或格雷码编码的数据 •计数器的数字输入:统计SOE或COS转换的次数状态点 •BCD设定值:将模拟输出请求转换为一组BCD 编码控制点 •累加器增量到模拟:将累加器转换为模拟值不支持计数器的协议 •时间戳:将模拟输入中的每个位解释为状态点,以及适当创建国有企业 •模数转换:将模拟输入转换为二进制组编码控制输出 •邮箱:将模拟输出转换为模拟输入,以便读取由所有大师其他: AGA气体流量:计算气体流量和能量流量

  配置和维护设施

D20/D200配备了一系列维护实用程序,以帮助用户配置、测试和监控系统。 ConfigPro ConfigPro是一个安装在个人电脑上的工具,可以帮助您管理与GE Energy设备相关的信息。这个 ConfigPro的主要用途是促进D20/D200的配置硬件和软件通过主机上的维护端口处理器和I/O外围设备。信息是通过窗口层次结构访问的,如下所示:项目窗口:提供项目的图形表示。每个项目中的设备由相应的图标表示。连接设备之间由一系列的线和箭头表示。设备窗口:双击设备时,设备窗口在主要区域开放。设备窗口将显示设备的可配置应用程序。设备窗口有四个选项卡: •数据收集应用程序 •数据翻译应用程序 •系统点数据库应用程序 •数据处理应用程序应用程序窗口:显示特定应用程序的表报告窗口:允许您选择和打印报告



SGConfig

SGConfig是用于配置D20/D200的最新软件。SGConfig 取代ConfigPro,因为它支持Windows 7-32和64位操作系统,同时保持与Windows XP的向后兼容性。它是一个基于PC软件的用户界面,允许GE变电站的用户使用有效管理RTU系列配置文件的网关变电站控制器。 SGConfig包括ConfigPro软件中可用的所有功能,提供变电站硬件的增强视觉表示配置和设备软件配置。除了ConfigPro功能外,SGConfig还支持: •导入和导出D2x设备的xml表示 •D25 KT控制卡 •D25以太网100/10 MB卡 •使用D20MX在D20设备之间进行安全配置传输以太网连接上的处理器

  硬件概述

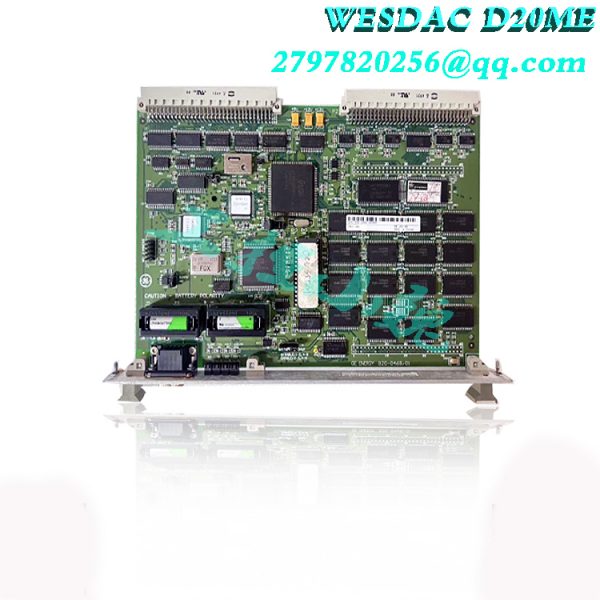

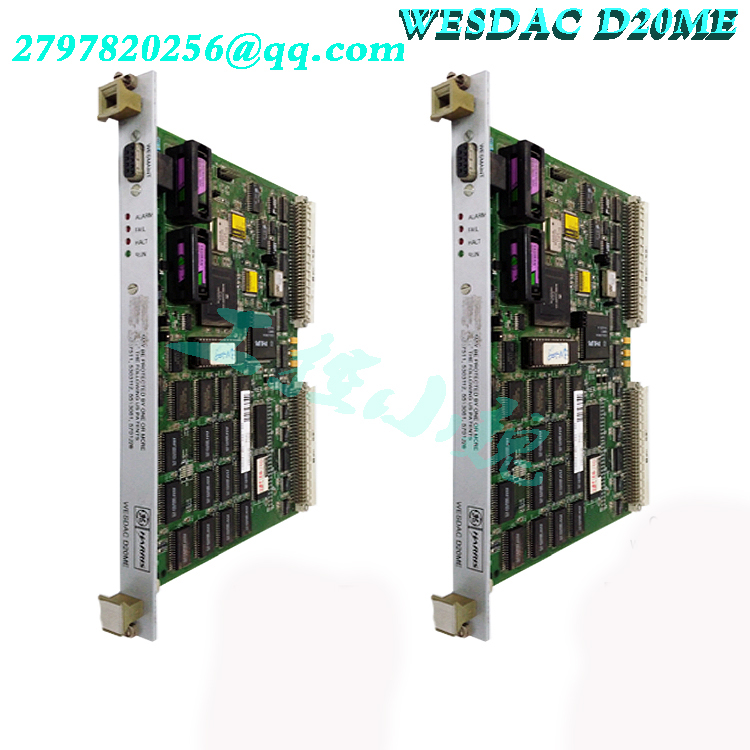

D20 RTU硬件布置基本上有三种类型: •D20机箱,单插槽(或非VME)–支持一个处理器模块 •D20机箱,多插槽(VME)–最多支持2个处理器模块和一个以太网模块 •D200机箱,多插槽(VME)–支持多个处理器模块和一个以太网模块 D20机箱(单插槽,非VME) D20机箱是一个3U水平插槽机箱。的非VME版本 D20机箱配备了一个后置终端板为D20系统提供电源连接和串行端口访问。 D20的非VME版本提供了一个水平的Eurocard插槽 D20ME板的安装位置

  D20机箱(多插槽,VME)

D20底盘的VME版本配备了五个水平 VME兼容模块的扩展插槽: D20机箱的VME版本配备了一个后置用于一个处理器的电源连接和串行端口的终端板板可选的机架安装串行端口面板可用于支持第二个处理器板上的七个串行端口。 D20硬件由一个可机架安装的机箱组成,该机箱包含一个或更多的处理器板、电源和调制解调器。 D20通过D.20外围设备与变电站设备接口 I/O模块,或直接通过RS-232、RS-485或以太网链路。 D20最多可支持: •两个D.20端口,每个端口最多支持31个I/O外围设备,不带中继器,以及 •120 I/O D.20外围设备,带中继器 •21个RS-232或RS-485端口(每个处理器板7个) •两个以太网通道 D200机箱(多插槽,VME]

D200机箱配备了用于电源连接和串行端口访问。 D200具有提供所需的计算能力和可扩展性大型变电站的变电站自动化。这是通过采用多个D20处理器进行通信的创新设计通过VME总线: •RS-232/RS-485端口支持大量主机系统和IED •VME总线体系结构为添加串行端口、LAN选项和内存 •数据是集成和协调的,因此不同的应用程序可以访问单个实时数据库可选冗余配置,在关键站点实现高可靠性 •五金件,符合适用的IEEE®和IEC®标准 D200硬件在设计上与D20硬件相似,但它具有更大的物理容量。基于9插槽VME机箱图4中所示的D200最多可支持: •4个D.20端口,每个端口最多支持31个I/O外围设备,不带中继器,和120个I/O外围设备,带中继器 •49个RS-232或RS-485端口(每个D20ME或D20ME II主处理器7个) •两个以太网通道
